ворклокинг флешки 10
В этот раз корпус немного доработался «декоративным элементом», дабы шестеренки на стенках представляли собой целый механизм.
Первоначально был сделан рисунок детали, для этого приложил лист бумаги к шестеренкам и заретушировал бумагу карандашом. На бумаге появился четкий рисунок шестеренок, по нему уже и была нарисована будущая деталь.

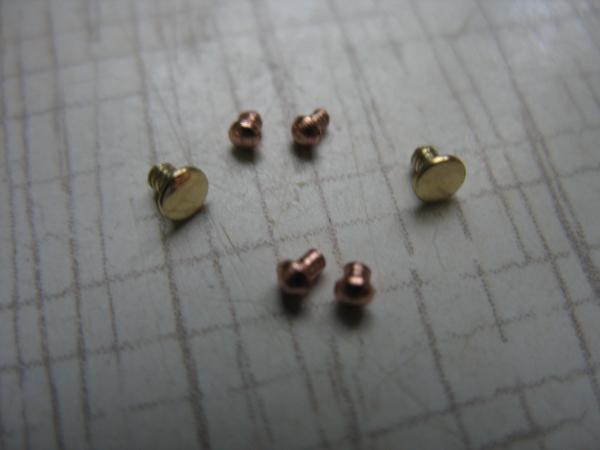

Из латунных болтиков и куска медной проволки при помощи сверлилки были выточены оси для шестеренок.

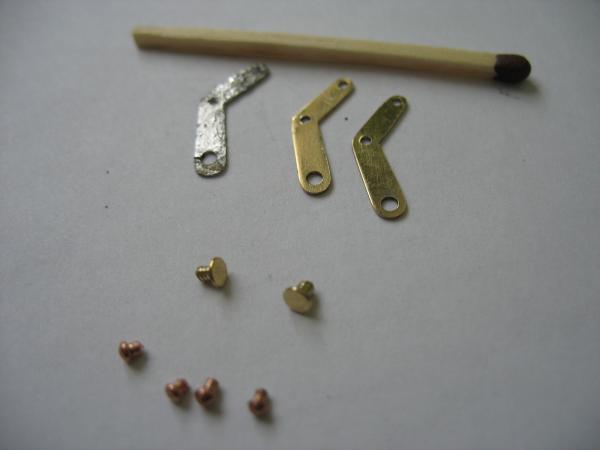

Для того чтобы накладки механизма были одинаковы, изготовил шаблон из кусочка мягкой меди, потом припаивал его к латунной заготовке и обтачивал по контуру надфилем.

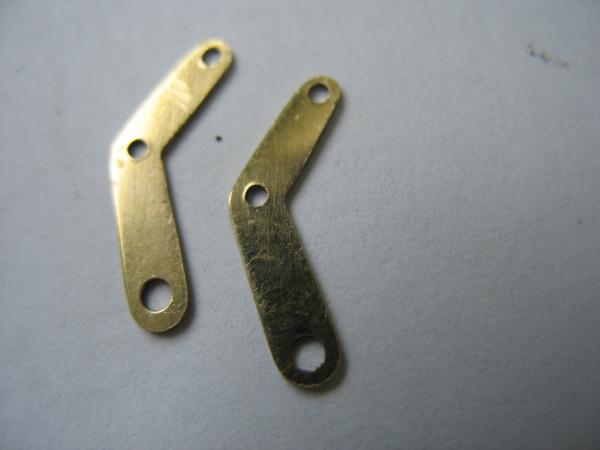

В итоге получились 2 заготовки.

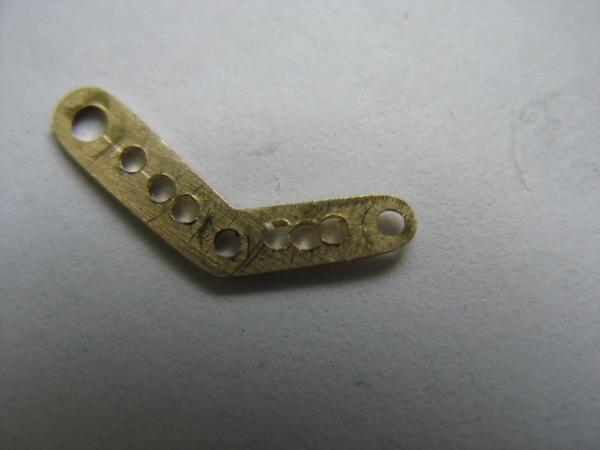

Далее были просверлены отверстия.

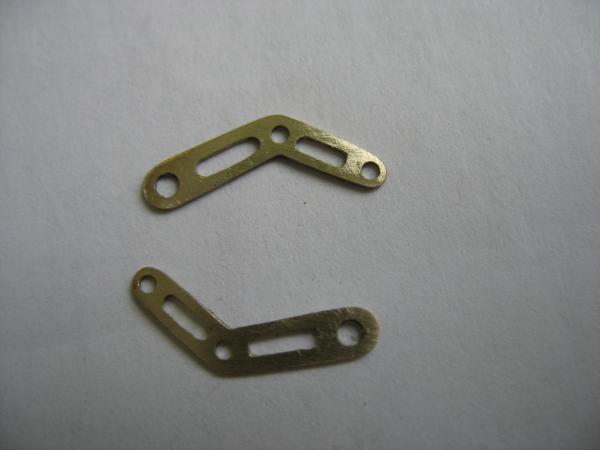

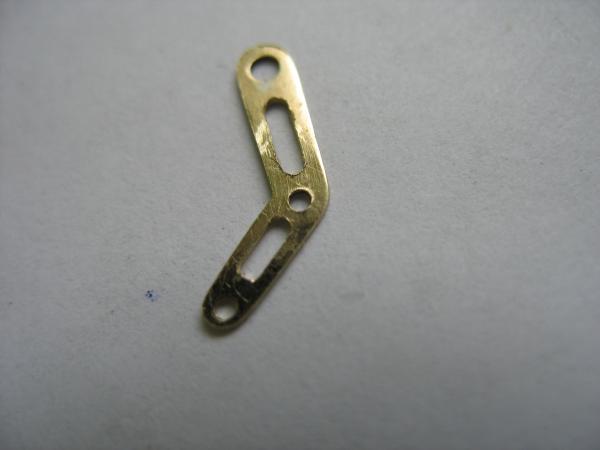

При помощи зубных боров придал нужную форму отверстиям.
Общий вид заготовок.

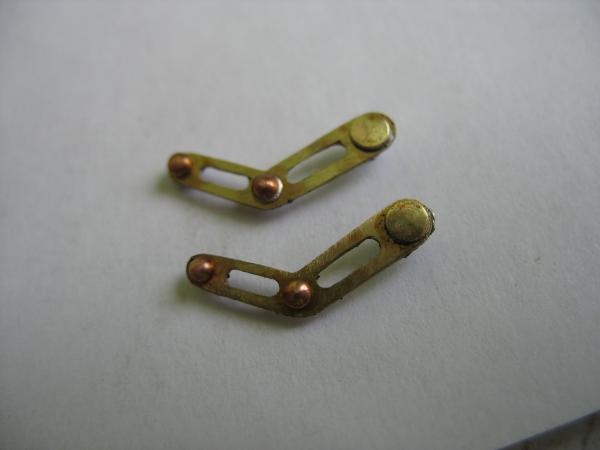

После выточенные оси были установлены в крепежные отверстия и припаяны.
Вид с другой стороны.

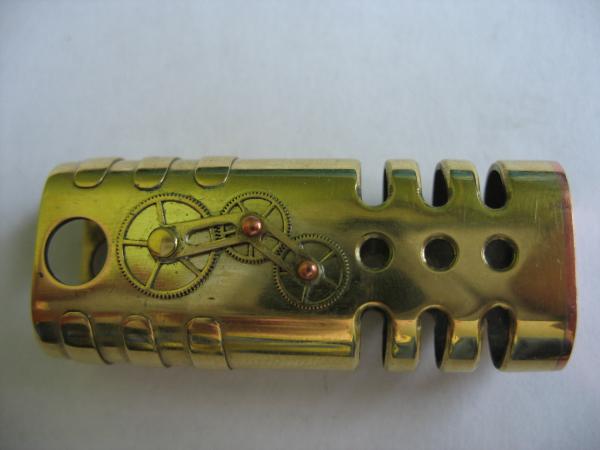

Излишки припоя были зачищены надфилем и мелкой наждачной бумагой. В центре шестеренок просверлил отверстия и приклеил накладки.

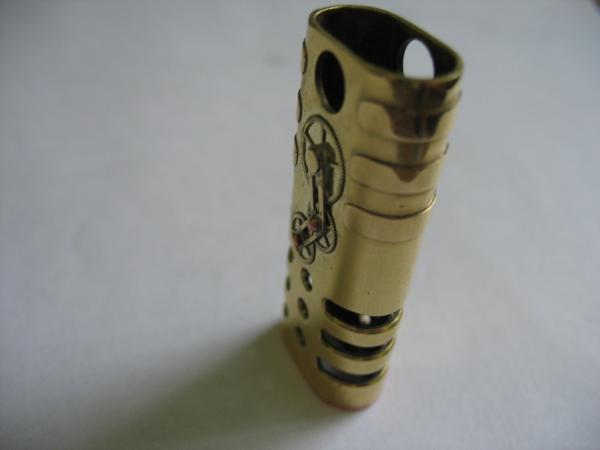

На фото заметен всякий мусор, это чьи-то грязные рабочие руки облапали корпус… после полировки вся эта гадость пропадет.
Как говорил ранее хотел пассивировать корпус, но необходимые реактивы не нашел, зато выяснил, что за символическую плату можно покрыть хромом :) только это уже не стимпанк.

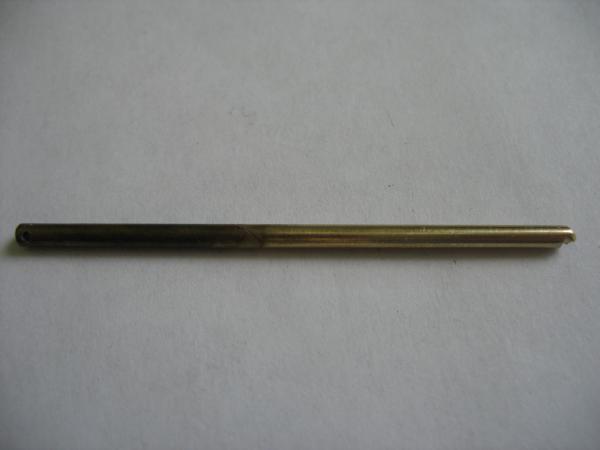

Провел небольшой опыт с нашатырем, продержал в растворе около 2 часов полированный латунный стержень.

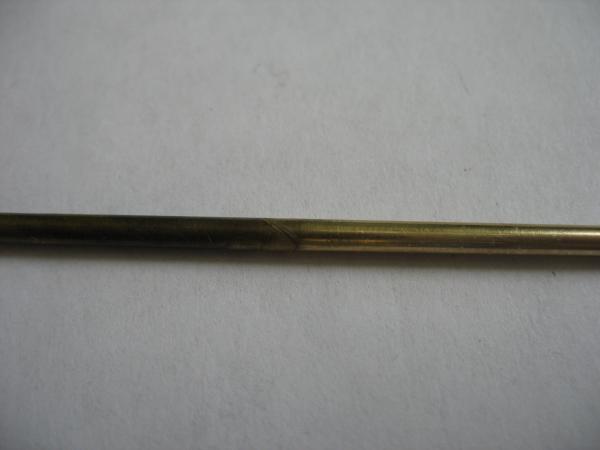

Левая часть покрылась патиной т.к. она была над поверхностью раствора, т.е. патинировалась парами нашатыря. Правая это исходный цвет металла.
И средняя часть имеет желтоватый оттенок, она выдерживалась в растворе.
Скорее всего остановлюсь на этом варианте, буду патинировать.
Первоначально был сделан рисунок детали, для этого приложил лист бумаги к шестеренкам и заретушировал бумагу карандашом. На бумаге появился четкий рисунок шестеренок, по нему уже и была нарисована будущая деталь.
Из латунных болтиков и куска медной проволки при помощи сверлилки были выточены оси для шестеренок.
Для того чтобы накладки механизма были одинаковы, изготовил шаблон из кусочка мягкой меди, потом припаивал его к латунной заготовке и обтачивал по контуру надфилем.
В итоге получились 2 заготовки.
Далее были просверлены отверстия.
При помощи зубных боров придал нужную форму отверстиям.
Общий вид заготовок.
После выточенные оси были установлены в крепежные отверстия и припаяны.
Вид с другой стороны.
Излишки припоя были зачищены надфилем и мелкой наждачной бумагой. В центре шестеренок просверлил отверстия и приклеил накладки.
На фото заметен всякий мусор, это чьи-то грязные рабочие руки облапали корпус… после полировки вся эта гадость пропадет.
Как говорил ранее хотел пассивировать корпус, но необходимые реактивы не нашел, зато выяснил, что за символическую плату можно покрыть хромом :) только это уже не стимпанк.
Провел небольшой опыт с нашатырем, продержал в растворе около 2 часов полированный латунный стержень.
Левая часть покрылась патиной т.к. она была над поверхностью раствора, т.е. патинировалась парами нашатыря. Правая это исходный цвет металла.
И средняя часть имеет желтоватый оттенок, она выдерживалась в растворе.
Скорее всего остановлюсь на этом варианте, буду патинировать.
