Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 .

Моя дебютная работа в этом жанре, т.к. фотограф из меня никакой, прошу сильно не пинать за качество фотографий.
Основа стандартна — очки газосварщика.
Вторая часть
Финал
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 .
Пока ещё в процессе сборки.
Для затравки:
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 2)
Много фотографий!
Общий вид изначально не планировался, единственное что было взято за основу, очки должны быть с дужками.
Разбираем, всё пригодится:
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 3)
Дужки, т.к. я ношу очки, то решил сделать дужки на петлях со встроенным фиксатором/доводчиком (по сути, внутри пружина стоит), для этого я разобрал на запчасти обычные очки, и вытащил петли, очень важно было не раскручивать их, т.к. усилие пружины довольно велико и закрутить обратно не потеряв фиксирующий винт практически невозможно.
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 4)
Новые дужки я решил сделать из 4 мм латунной трубки, отрезав с запасом два кусочка для половинок петли:
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 5)
Далее в трубках сделаны пропилы для выступающих частей петли и пайки, хотелось получить максимальную незаметность места сгиба:
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 6)
Сгиб:
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 7)
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 8)
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 9)
Длинна дужек избыточна, т.к. уже в процессе изготовления очков выбирал способ их крепления.
Изгиб дужек делается отдельным элементом, за основу был взят латунный цилиндр с загнутыми краями найденный в запасах (вроде как что-то сантехническое), отпилена часть с бортиком и распилена пополам, затем к нему припаивалась 2 мм латунная трубка:
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 10)

Откладываем дужки в сторону, основная работа над очками.
Прилегающий к лицу уплотнитель из ПВХ был убран в зелёную замшу и прошит:
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 11)
Так он выглядит намного более удачнее:
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 12)

Теперь сами металлические части, сначала я планировал убрать в кожу только уплотнитель и сделать просто кромку латунной трубкой, но немного подумав и посмотрев как смотрится латунь на зелёной замше решил убрать большую часть под неё, делаем 4 колечка по ободу стекла, заодно изменив угол наклона боковых щитков удалением центральной заклёпки и креплением вместо неё щитка на двух винтах с соединительной частью, так очки лучше прилегают к лицу:
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 13)
Отрезаем полоски замши, надеваем на них кольца из латунной трубки (резал с запасом поэтому вид не финальный), получаем вот такой вид, на концы трубки одеты наконечники из клеммников для соединения проводов, крепим (временно) нитками уплотнители:
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 14)
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 15)
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 16)
Повторяем два раза и получаем:
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 17)

Обновление
В этот раз, к сожалению, фото без логотипа, увлёкся фотографией слишком сильно (:

Для крепления дужек использую латунную часть из клеммника для проводов:
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 18)
Изначально хотел использовать две штуки, но нужного диаметра нашлась только одна, первоначальная задумка:
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 19)
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 20)
Распиливаем его пополам и припаиваем к дужкам, получаем что-то вроде этого:
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 21)

Внутренности, видно клемму которая используется для изменения угла установки бокового щитка:
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 22)

Стандартные стёклышки красивые:
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 23)

Доделанные «заушники» дужек (обмотаны проволокой для пайки т.к. трубка припаяна «внатяг»):
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 24)
Прикидываем сколько надо отрезать:
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 25)
Готовые дужки:
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 26)
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 27)

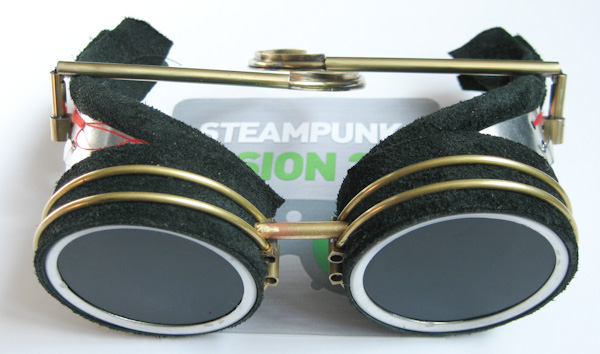

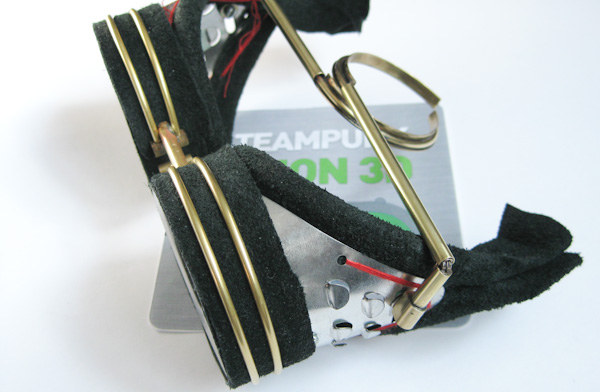

Тестовая сборка:
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 2)
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 29)
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 30)
Очки для конкурса "STEAMPUNK-VISION 3D" часть 1 . (Фото 31)

Вторая часть
